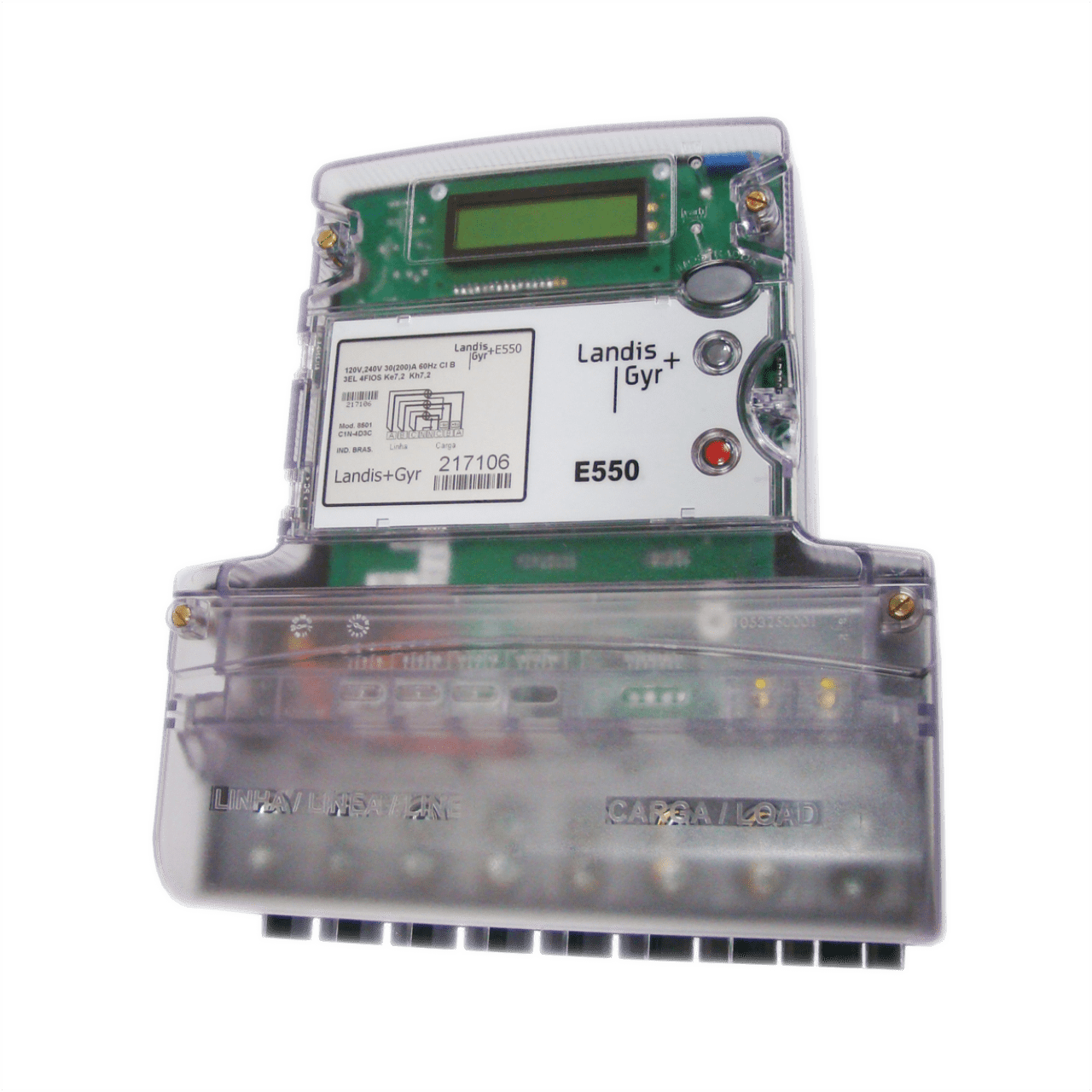

E550
O medidor E550, parte da família de medidores eletrônicos de energia elétrica, é recomendado para medição direta com corrente até 200A, em consumidores residenciais de médio porte, comercias ou consumidores irrigantes. Como aplicações adicionais à tradicional instalação do medidor em caixas de medição, podemos citar a medição exteriorizada possibilitando a leitura dos dados do medidor… Leia mais
Descrição:
O medidor E550, parte da família de medidores eletrônicos de energia elétrica, é recomendado para medição direta com corrente até 200A, em consumidores residenciais de médio porte, comercias ou consumidores irrigantes.
Como aplicações adicionais à tradicional instalação do medidor em caixas de medição, podemos citar a medição exteriorizada possibilitando a leitura dos dados do medidor através do uso de mostrador remoto, e também a medição para balanço energético aplicada em conjunto com o Sistema de Medição Centralizada SGP+M.
O medidor E550 é identificado pelo modelo 8501-C. Segue o princípio de amostragem digital com taxa de 20 amostras/ciclo e conversão analógica digital em 12 bits.
Produto beneficiado pela Lei de Informática, conforme as leis 8.248/91, 10.176/01, 11.077/04 e 13.023/14.
Características
CARACTERÍSTICAS GERAIS
- Medição de energia e demanda ativa e reativa – Unidirecional;
- Multitensão;
- Corrente máxima de 200 A;
- Classe B;
- Medição de energia reativa não considerando a contribuição das harmônicas;
- Preservação dos registros em memória não volátil, dispensando o uso de bateria para este fim;
- Porta ótica magnética frontal, padrão ABNT, para comunicação local, protegida por tampa que permite uso de lacre;
- Leds frontais independentes para calibração de energia ativa e reativa;
- Botões frontais, sendo um para visualização das telas no mostrador e outro para reposição de demanda (fechamento de fatura), este último protegido por tampa que permite o uso de lacre;
- Mecânica resistente a choques mecânicos e raios ultravioleta.
GRANDEZAS
- Energia e demanda ativa total e se aplicável, por posta tarifário;
- Energia e demanda reativa, indutiva e capacitiva, total e, se aplicável, por posto tarifário;
- Valores instantâneos de tensão, corrente e fator de potência por fase no mostrador e na comunicação e ainda potência ativa, reativa e aparente por fase na comunicação.
NORMAS ATENDIDAS
- ABNT: NBR14519, NBR14520 e NBR14522;
- INMETRO: RTM431/2007.
Funções
OPCIONAIS
- Tarifa convencional (Monômia e Binômia);
- Multitarifa para até 3 postos tarifários incluindo:
- 9 canais de memória de massa;
- Tabela calendário para 15 feriados fixos e móveis;
- UFER/DMCR;
- Saída usuário normal;
- Interface para mostrador remoto (opcional em caso de multitarifa);
- Balanço energético ou tarifa convencional:
- Aplicação de BE exclusiva para uso com o SGP+M;
- Interfaces de comunicação: RS232 ou RS485;
- Tampa e base com fechamento solidarizado por fusão química;
- Terminais com tratamento de estanho;
- Tampa de leitura adaptada para permitir o uso de cabo de comunicação conectado à porta ótica magnética, mantendo a proteção do botão de demanda e acesso à bateria, com uso do lacre.
Disponibilidade
- Americas
