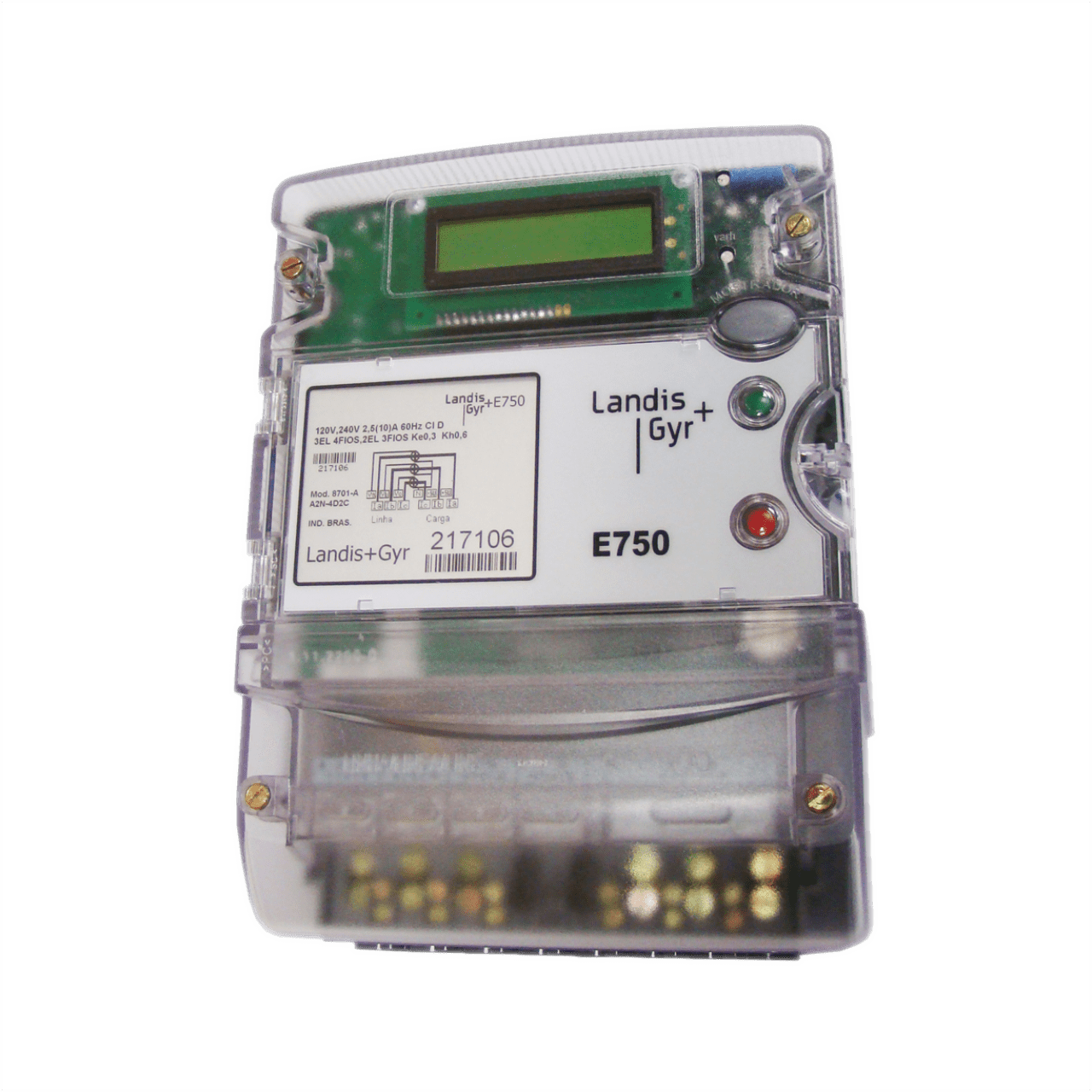

E750
O medidor E750, parte da família de medidores eletrônicos de energia elétrica, é recomendado para medição indireta em consumidores industriais, comercias de grande porte e medição de fronteira. Este medidor também tem aplicação em sistemas de média tensão exteriorizado, possibilitando a leitura local dos dados do medidor através do uso de mostrador remoto e telemetria… Leia mais
Descrição:
O medidor E750, parte da família de medidores eletrônicos de energia elétrica, é recomendado para medição indireta em consumidores industriais, comercias de grande porte e medição de fronteira. Este medidor também tem aplicação em sistemas de média tensão exteriorizado, possibilitando a leitura local dos dados do medidor através do uso de mostrador remoto e telemetria com o uso de remotas.
Propriedades como classe D (0,2%) , micro ajuste sem necessidade de fechamento de fatura, sincronismo entre medidores de modo a garantir que os dados sejam relativos a um mesmo intervalo, fonte auxiliar redundante para funcionamento mesmo na ausência das tensões de entrada, e ainda a possibilidade de atualização do programa operacional sem a necessidade de reiniciar os registros, garantem flexibilidade para gestão dos dados de faturamento em medição de grande volume de energia.
O medidor E750, medição indireta, é identificado pelo modelo 8701-A. Segue o princípio de amostragem digital, com taxa de 64 amostras/ciclo e conversão analógica digital em 16 bits.
Produto beneficiado pela Lei de Informática, conforme as leis 8.248/91, 10.176/01, 11.077/04 e 13.023/14.
Características
CARACTERÍSTICAS GERAIS
- Medição de energia e demanda, ativa e reativa – 4 Quadrantes;
- Multitensão;
- Classe D;
- Multitarifa para até 4 postos tarifários;
- Medição de energia reativa não considerando a contribuição das harmônicas;
- Modo de registro de energia catraca;
- Memória de massa para 21 canais, armazenamento em intervalos de 5 minutos por 45 dias;
- Micro ajuste de relógio até 99 segundos;
- Atualização do programa operacional sem a perda dos dados de faturamento, local e remoto;
- Preservação dos registros em memória não volátil, dispensando o uso de bateria para este fim;
- Senhas para até 10 usuários para leitura e parametrização de dados de faturamento e qualidade, acesso local e remoto;
- Interface saída usuário normal e extendida (+SU -SU);
- Código de instalação 14 dígitos alfanuméricos;
- Porta ótica magnética frontal, padrão ABNT, para comunicação local, protegida por tampa que permite o uso de lacre;
- Leds frontais independentes para calibração de energia ativa e reativa;
- Botões frontais, sendo um para visualização das telas no mostrador e outro para reposição de demanda (fechamento de fatura), este último protegido por tampa que permite o uso de lacre;
- Mecânica resistente a choques mecânicos e raios ultravioleta.
GRANDEZAS
- Energia e demanda ativa total e por posta tarifário;
- Energia e demanda reativa, indutiva e capacitiva, total e por posto tarifário;
- UFER, DMCR;
- Página fiscal, valores instantâneos padrão ABNT.
NORMAS ATENDIDAS
- ABNT: NBR14519, NBR14520 e NBR14522;
- INMETRO: RTM431/2007.
Funções
OPCIONAIS
- Alimentação auxiliar redundante;
- Interfaces de comunicação: RS232 ou RS485 ou RS232+Ótica ou Interface de sincronismo entre medidores e Fibra ótica para mostrador remoto;
- Monitoramento de rede, operação e diagnóstico;
- Tampa e base com fechamento solidarizado por fusão química;
- Terminais com tratamento de estanho;
- Tampa do bloco de terminais curta ou longa;
- Tampa de leitura adaptada para permitir o uso de cabo de comunicação conectado à porta ótica magnética, mantendo a proteção do botão de demanda e acesso à bateria, com uso do lacre.
Disponibilidade
- Americas
