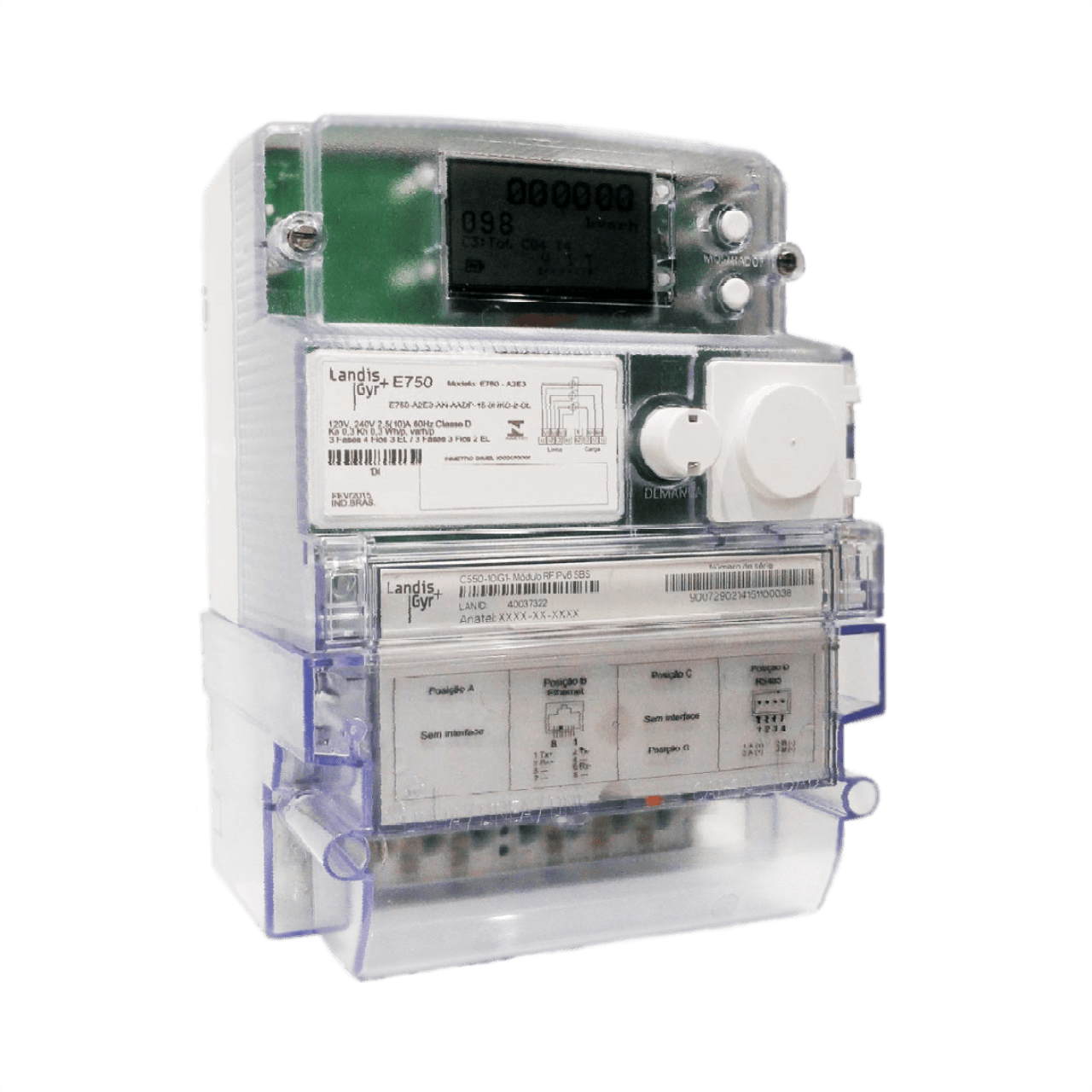

E750 – Geração 2
O medidor E750 modelo A2E3, corresponde à segunda geração de medidores eletrônicos de energia elétrica, recomendado para medição em consumidores industriais, comercias de grande porte e medição de fronteira. Esta geração de medidor traz novas funcionalidades como a possibilidade de até 4 interfaces de comunicação simultâneas e independentes entre integradas e modular, um número maior… Leia mais
Descrição:
O medidor E750 modelo A2E3, corresponde à segunda geração de medidores eletrônicos de energia elétrica, recomendado para medição em consumidores industriais, comercias de grande porte e medição de fronteira.
Esta geração de medidor traz novas funcionalidades como a possibilidade de até 4 interfaces de comunicação simultâneas e independentes entre integradas e modular, um número maior de canais de memória de massa para levantamento das características de consumo, monitores de eventos para acompanhamento das condições de uso, indicadores de qualidade de energia e a reinicialização dos registros sem a necessidade de nova carga de programa operacional.
Todas estas funcionalidades permitem aplicações com maior flexibilidade na gestão dos dados de faturamento, na monitoração do uso do medidor e no arranjo das interfaces conforme utilização.
Como aplicação adicional à medição tradicional e ao uso em sistemas de média tensão exteriorizado, junta-se a aplicação em redes inteligentes utilizando como comunicação o módulo RF Mesh Landis+Gyr.
O medidor E750 da geração 2, segue o princípio de amostragem digital agora com taxa de 256 amostras/ciclo e conversão analógica digital em 24 bits. O medidor traz ainda um mostrador gráfico permitindo exibir um maior número de informações numa mesma tela e a possibilidade de avançar ou retroceder as telas, agilizando a operação de leitura local.
Produto beneficiado pela Lei de Informática, conforme as leis 8.248/91, 10.176/01, 11.077/04 e 13.023/14.
Características
CARACTERÍSTICAS GERAIS
- Medição de energia e demanda, ativa e reativa – 4 Quadrantes;
- Multitensão;
- Classe D;
- Multitarifa para até 4 postos tarifários;
- Micro ajuste de relógio até 99 segundos;
- Atualização do programa operacional sem a perda dos dados armazenados, local e remoto;
- Registro de eventos contra intervenções não autorizadas como abertura da tampa e movimento;
- Registro de eventos de rede como tensão, corrente e fator de potência, num total de 21 eventos armazenados em memória circular dos últimos 145 eventos;
- Registro de eventos seguros e funcionamento como alterações de parâmetros legalmente relevantes e de cargas de programa, armazenados em memória circular dos últimos 2.500 eventos;
- Preservação dos registros em memória não volátil, dispensando o uso de bateria para este fim;
- Senhas para 7 níveis de usuários;
- Interface saída usuário normal ou estendida (+SU -SU);
- Código de instalação 14 dígitos alfanuméricos;
- Porta ótica magnética frontal, padrão ABNT, para comunicação local, protegida por tampa que permite uso de lacre;
- Leds frontais independentes para calibração de energia ativa e reativa;
- Botões frontais, sendo dois para visualização das telas no mostrador e um para reposição de demanda (fechamento de fatura), este último protegido por tampa que permite uso de lacre;
- Mecânica resistente a choques mecânicos e raios ultravioleta.
GRANDEZAS
- Energia e demanda ativa total e por posta tarifário;
- Energia e demanda reativa, indutiva e capacitiva, total e por posto tarifário;
- UFER e DMCR;
- Página fiscal, valores instantâneos padrão ABNT.
NORMAS ATENDIDAS
- ABNT: NBR14519, NBR14520 e NBR14522;
- INMETRO: RTM587/2012, RTM586/2012 e RTM520/2014.
Funções
OPCIONAIS
- Medição de energia ativa e reativa considerando ou não a influência dos harmônicos;
- Modo de registro de energia catraca ou unidirecional;
- Memória de massa de 24, 36 ou 48 canais, armazenamento em intervalos de 5 minutos por 45 dias;
- Alimentação auxiliar redundante;
- Interfaces de comunicação integradas: RS232, RS485, Ethernet, Bluetooth, Sincronismo entre medidores e Fibra ótica para mostrador externo;
- Interface de comunicação modular: RF Mesh Landis+Gyr;
- Interface de sincronismo do relógio interno por sinal de GPS (IS-GPS-200E);
- Medição de qualidade de energia na condição amostral DRC/DRP e VTCD;
- Tampa e base com fechamento solidarizado por fusão química;
- Terminais com tratamento de estanho.
Disponibilidade
- Americas
